Instrumentos integrados

Un banco de diagnóstico real adentro de una sola aplicación

Cada captura debajo es un instrumento real corriendo contra un teléfono conectado — sin mockups, sin renders de marketing. Los números vienen de fuentes reales del kernel: `/proc/stat`, `/sys/class/thermal/thermal_zone*`, el driver del fuel-gauge, `dumpsys telephony.registry`, `wpa_supplicant`, IOKit en iOS. La app los une en instrumentos que reconocés de tu banco de trabajo.

Dashboard del chipset

Osciloscopio

Multímetro

Power profiler

Analizador lógico

Analizador RF

Mapa térmico

Dashboard del chipset

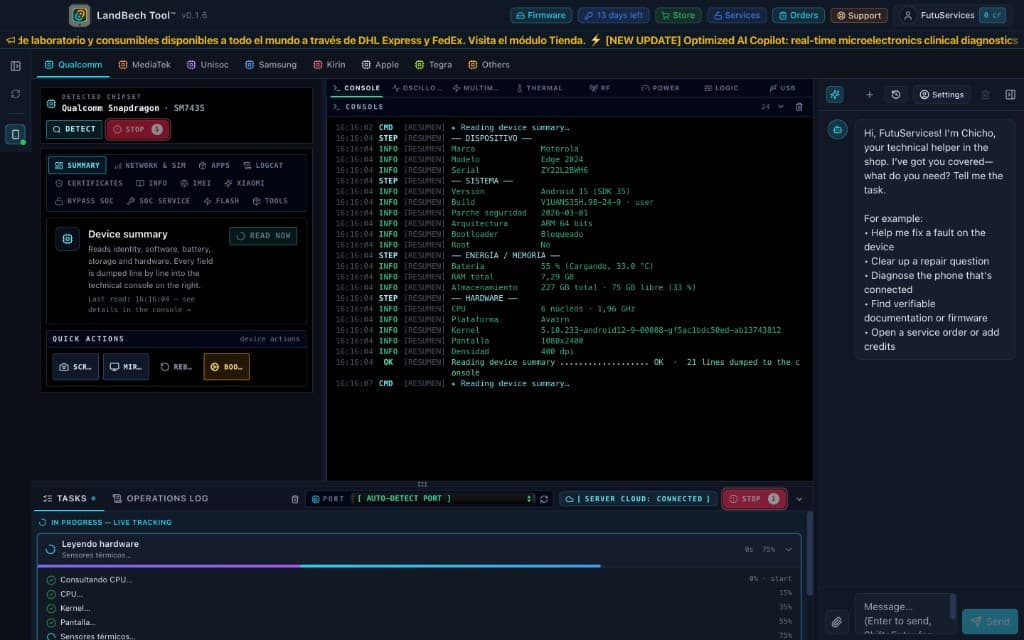

Banco de trabajo del chipset — Qualcomm / MediaTek / Exynos / Apple

Un dashboard por familia de SoC. Detecta el silicio, vuelca identidad, software, hardware y energía con un solo click.

Diseñado con el mismo layout que un operador de Z3X / Octoplus / UMT espera: pestañas por familia (Qualcomm, MediaTek, Unisoc, Samsung, Kirin, Apple, Tegra), botón DETECT real, consola técnica a la derecha que stremea cada línea de la lectura, y panel de tareas inferior con el progreso vivo de cada paso (CPU, kernel, pantalla, sensores térmicos) con su porcentaje propio.

Comando DETECT real — ADB getprop, dumpsys, /proc, libimobiledevice en iOS.
Marca / Modelo / Serial / Build / Android / Parche de seguridad / Arquitectura / Bootloader / Estado de root.
Progreso en vivo: cada paso de lectura escribe su propia línea en la consola técnica.
Quick actions inline: Captura (scrcpy), Mirror, Reiniciar, Bootloader / EDL.

Multímetro

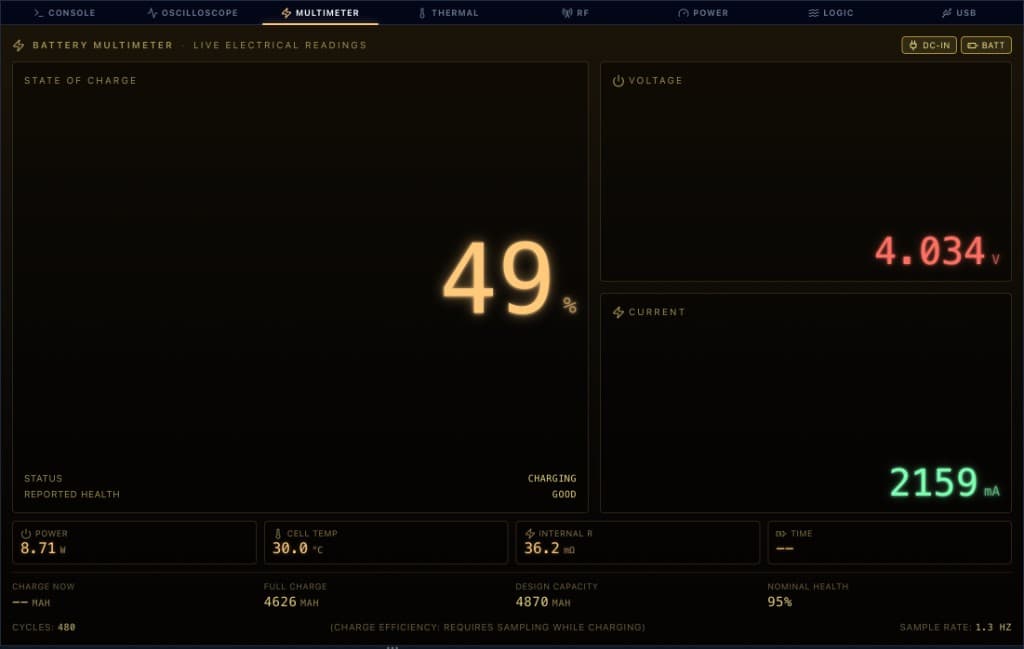

Multímetro de batería — lecturas eléctricas en vivo

Estado de carga, voltaje en terminal, corriente instantánea, consumo, temperatura de celda, resistencia interna y ciclos.

Lee el fuel-gauge del teléfono en tiempo real (V × I = W) y contrasta la capacidad de diseño contra la capacidad actual a carga plena para estimar la salud nominal. Sin mocks: los números vienen directo del gauge de la batería (sysfs / IOKit).

SoC %, voltaje V, corriente mA, potencia W, temperatura de celda °C, resistencia interna mΩ.
Capacidad de diseño vs capacidad a carga plena → salud nominal %.
Cuenta de ciclos cuando la plataforma lo expone (Android ≥ 13 / iOS vía libimobiledevice).
Conmutador BATT / DC-IN para inspeccionar cargando vs corriendo a batería.

Power profiler

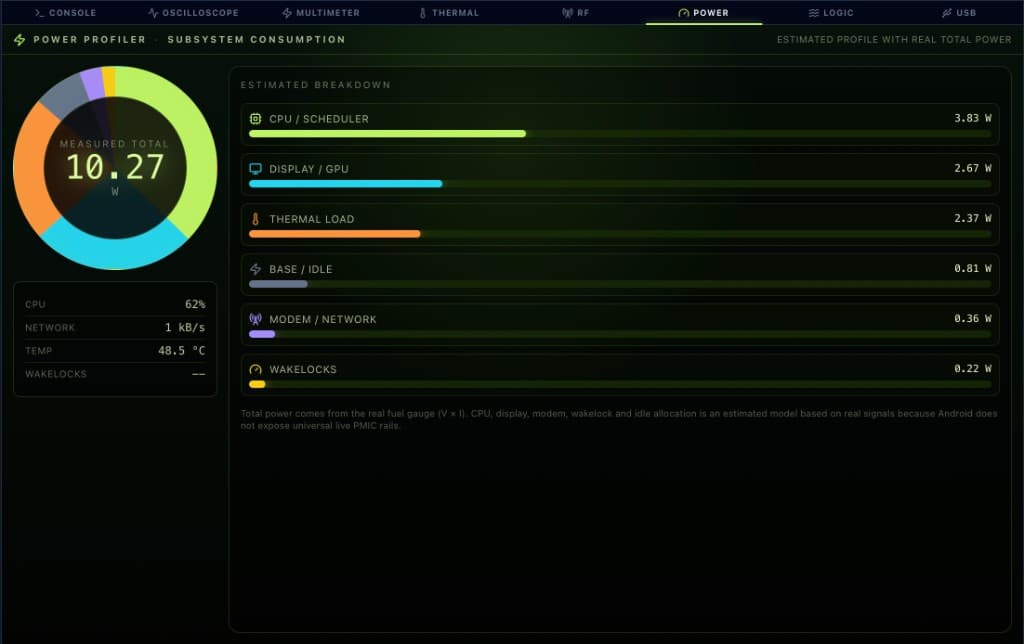

Power profiler — desglose por subsistema en vatios

Anillo total a la izquierda; CPU, pantalla, módem, wakelocks, carga térmica e idle base desglosados a la derecha.

El total medido viene del fuel gauge real (V × I). La asignación por CPU, pantalla, módem, wakelock e idle es un modelo estimado basado en señales reales — Android no expone rails PMIC en vivo de forma universal. Útil para descubrir un teléfono que consume 3 W en reposo o un módem fuera de control en 1.5 W.

Total medido = V × I del fuel gauge (no es una estimación).
Asignación por subsistema (CPU, pantalla, módem, wakelocks, térmico, base).
Detecta drain anormal en idle, módem fuera de control, GPU clavada al máximo.
Combina con el canal Power Draw del osciloscopio para análisis temporal.

Mapa térmico

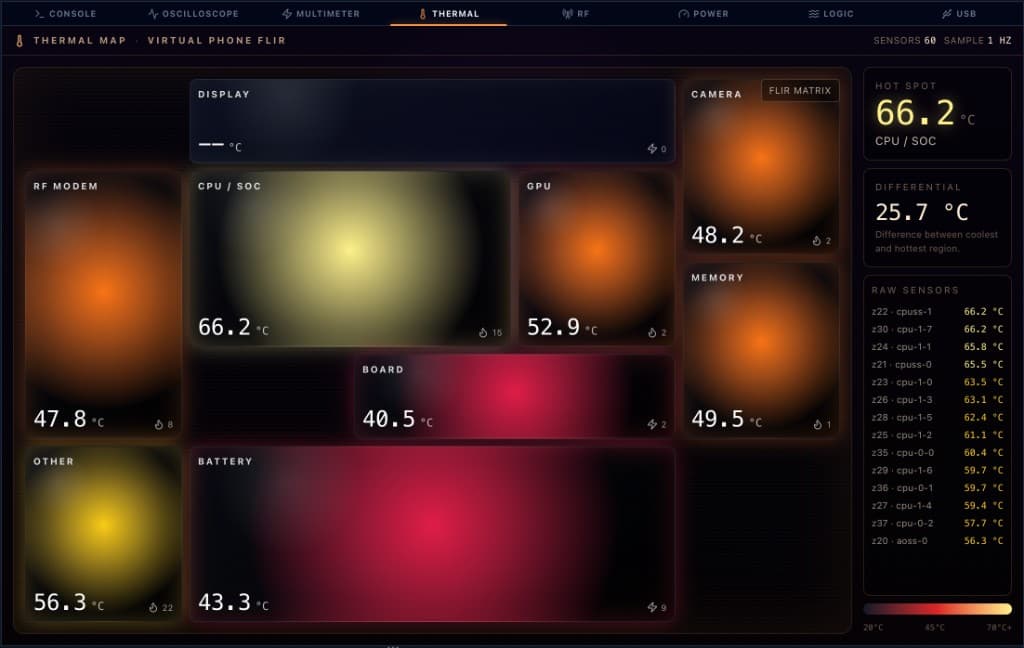

Mapa térmico — FLIR virtual del teléfono (60 sensores)

Reconstrucción espacial de cada zona térmica que el SoC expone: pantalla, CPU/SoC, GPU, board, memoria, módem RF, cámara, batería.

Lee `/sys/class/thermal/thermal_zone*` (Android) y los sensores IOHID térmicos (iOS), clasifica cada sensor por región física y lo renderiza como blob de calor con su temperatura en °C. A la derecha se muestra el hot-spot, el cold-spot y el diferencial entre ambos, junto con la tabla cruda de sensores.

Hasta 60 sensores crudos visibles simultáneamente (z0…z59).
Hot-spot tracker: nombre de la zona + temperatura, refrescado cada segundo.
Métrica diferencial: distancia entre el sensor más frío y el más caliente → indica balance térmico.
Útil para: detectar silicio re-bolleado más caliente, VC roto, boards con pasta degradada.

Analizador lógico

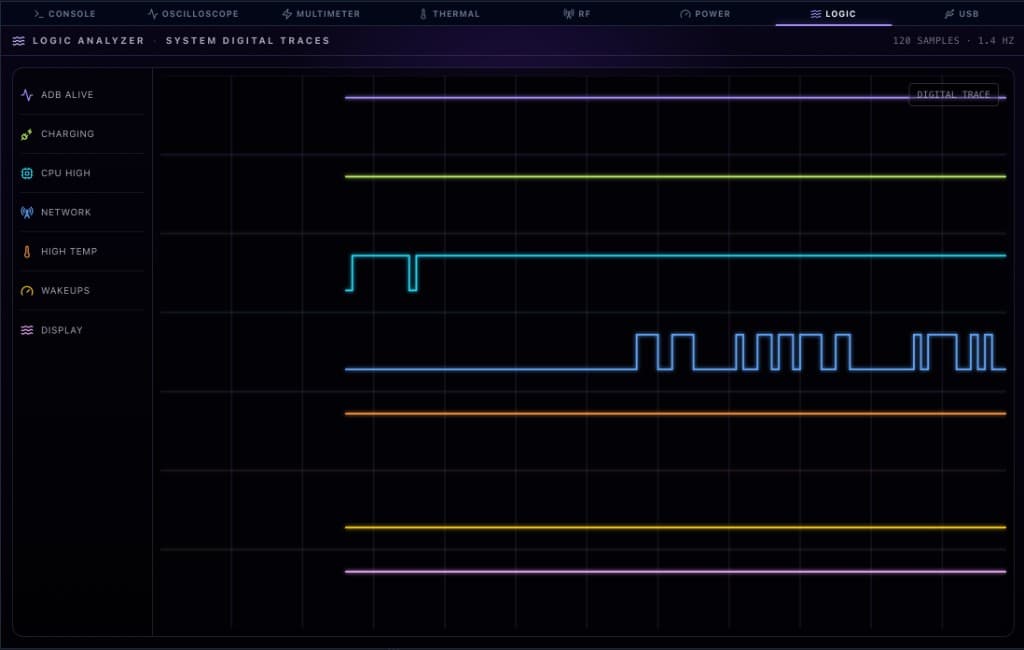

Analizador lógico — 8 trazas digitales del sistema

ADB Alive, Charging, CPU High, Network, High Temp, Wakeups, Display — 8 señales binarias graficadas como trazas digitales en el tiempo.

Cada fila es una condición booleana computada a partir de telemetría real (cargador conectado, CPU > 80 %, tráfico de red sobre umbral, temperatura > 60 °C, wakelock activo, pantalla encendida). Permite ver patrones que el técnico se perdería en los logs crudos: bucles de wake-up, caídas intermitentes de ADB, ciclos de carga, ráfagas con pantalla encendida.

8 canales digitales, 120 muestras, refresco nativo 1.4 Hz.
Ancho de pulso visible: blips cortos vs estados altos sostenidos.
Correlación cruzada: cargando + spike CPU + display on al mismo tiempo = ráfaga de unboxing.
Buffer persistente: scroll hacia atrás para inspeccionar flancos históricos sin perder captura en vivo.

Analizador RF

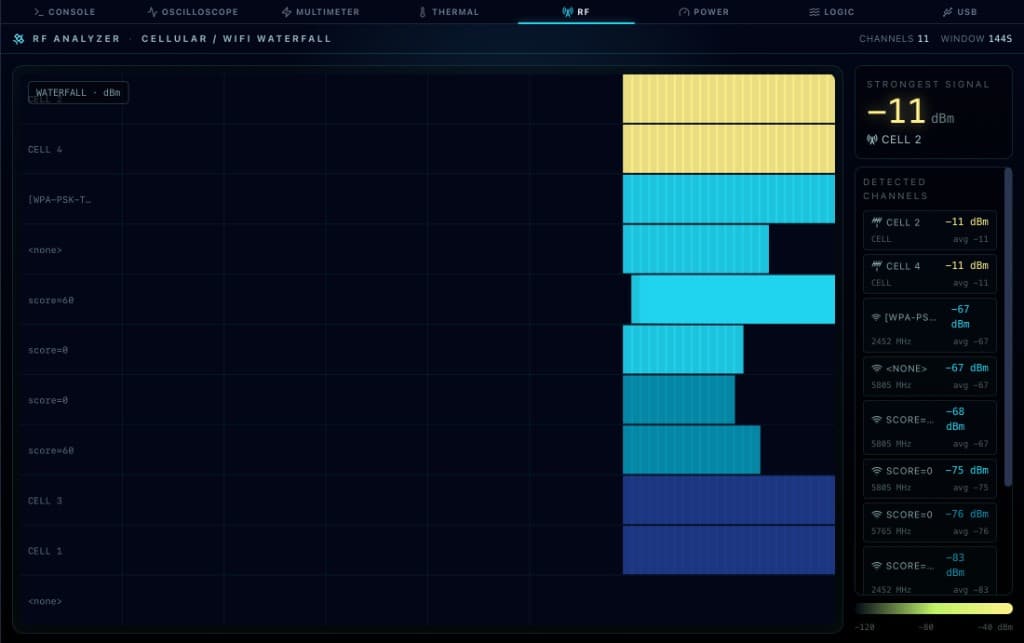

Analizador RF — waterfall celular / WiFi

Waterfall estilo espectro en vivo de los canales que el teléfono está viendo ahora mismo: celdas celulares con info de vecinos + BSSIDs WiFi con RSSI.

Combina `dumpsys telephony.registry` (celdas vecinas LTE/NR, intensidad de señal, score) con resultados de scan de `wpa_supplicant` (SSIDs WiFi, frecuencia, RSSI). Los colores mapean dBm linealmente — amarillo brillante = más fuerte, azul oscuro = más débil. La columna derecha lista cada canal detectado con su dBm promedio para ver si la SIM tiene una sola celda débil o si el teléfono está pegado a un AP viejo.

Hasta 11 canales en la ventana, refrescada cada 144 s.
Vista mixta celular + WiFi — misma escala.
Indicador de señal más fuerte (ej. CELL 2 a −11 dBm).
Útil para: validación de roaming, zonas muertas de WiFi, diagnóstico de antena dañada.

Osciloscopio

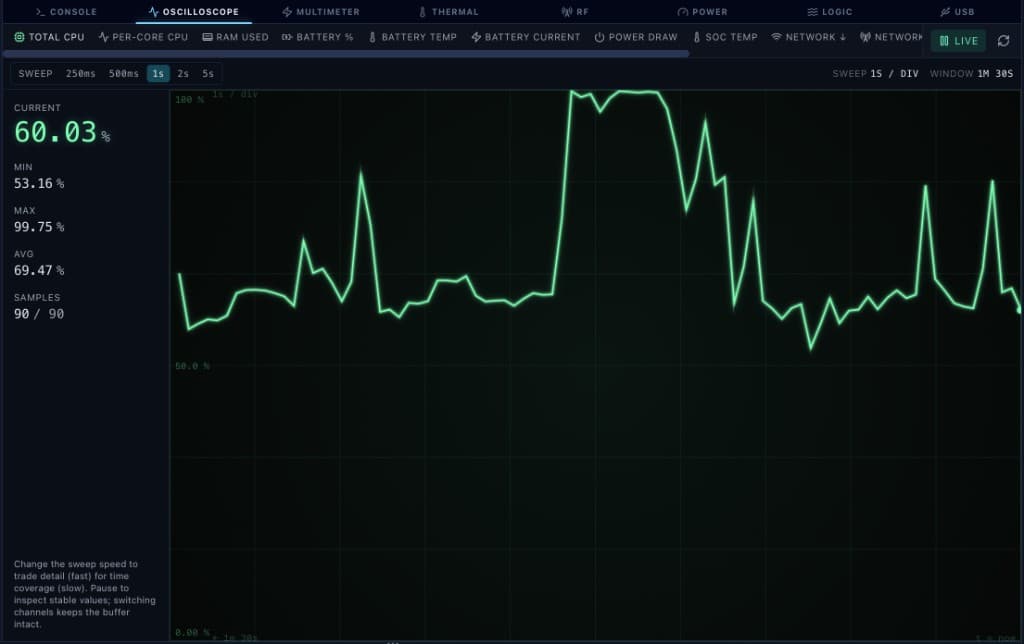

Osciloscopio — Total CPU %

Traza continua de la carga de CPU total. Pausá para inspeccionar picos, cambiá la velocidad de barrido para intercambiar detalle por cobertura temporal.

Lee los deltas de `/proc/stat` cada ventana de muestreo y los grafica como traza clásica de osciloscopio. Valor actual a la izquierda, junto con min / max / avg / cantidad de muestras. El canal fijado persiste al cambiar de panel — pasar a RAM Used o Battery Current no resetea el buffer.

Canales disponibles: Total CPU, Per-core CPU, RAM, Battery %, Battery Temp, Battery Current, Power Draw, SoC Temp, Network ↑/↓, Load Avg 1m, Refresh Rate.
Opciones de barrido: 250 ms · 500 ms · 1 s · 2 s · 5 s por división.
Ventana: 1 min 30 s por defecto con buffer circular.
Pause / resume / modo live para inspeccionar capturas congeladas.

Osciloscopio

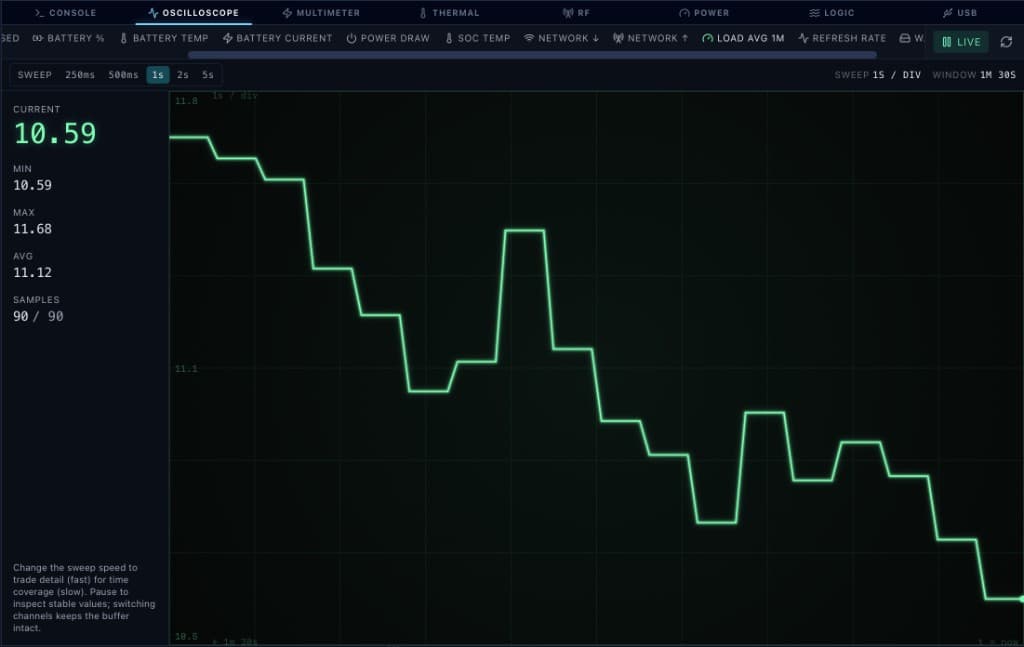

Osciloscopio — Load Average 1 min

Load average UNIX leído directo de `/proc/loadavg` — la métrica real que los ingenieros de kernel usan para detectar congestión de scheduler.

Distinto del % de CPU: load incluye procesos esperando I/O, no solo CPU-bound. Un load de 10 en un SoC de 8 cores significa que la cola del scheduler es el doble de larga que la cantidad de cores. Útil cuando el % de CPU parece bajo pero el teléfono igual se siente lento.

Métrica cruda del kernel (sin suavizado).
Fácil ver backlog de scheduling vs saturación pura de CPU.
Combina bien con Per-core CPU para encontrar cargas desbalanceadas.

Osciloscopio

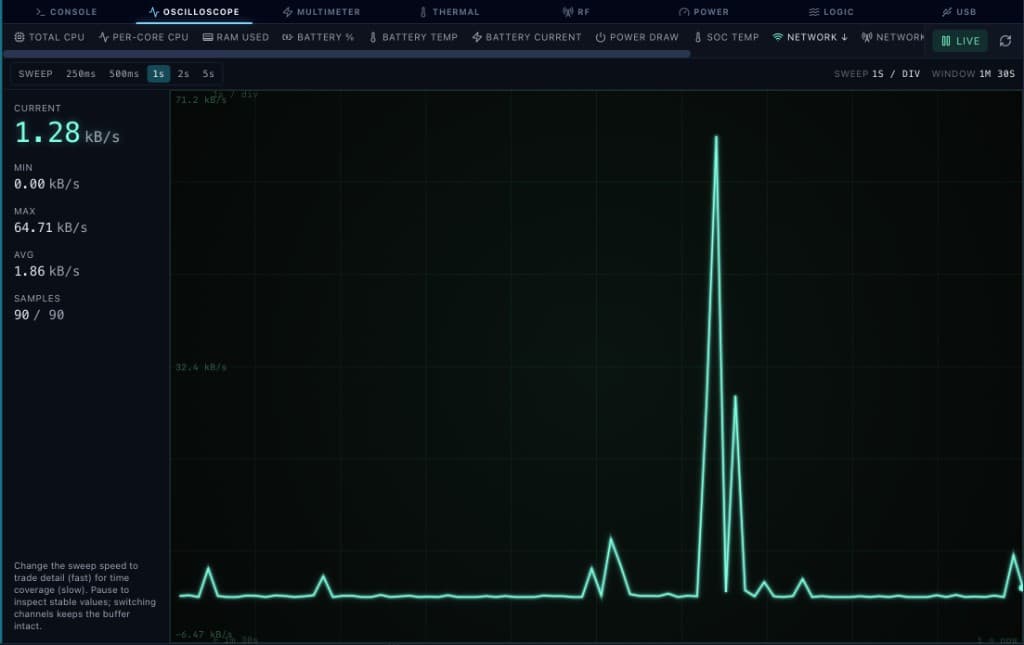

Osciloscopio — Network ↓ (descarga)

Throughput de descarga en vivo de la interfaz activa (celular o WiFi), muestreado directo de `/proc/net/dev`.

Compañero inverso de Network ↑. Juntos ayudan a diagnosticar carriers inestables, patrones de exfiltración de malware, tormentas de sync en background (backup de Google Photos, updates de apps) o simplemente confirmar que la SIM entrega ancho de banda real antes de devolver el teléfono al cliente.

Resolución por segundo, detección de picos en panel lateral.
Visualiza patrones de ráfaga típicos de SDKs publicitarios y syncs en background.
Combina con el waterfall RF para correlacionar calidad de señal con throughput efectivo.

Osciloscopio

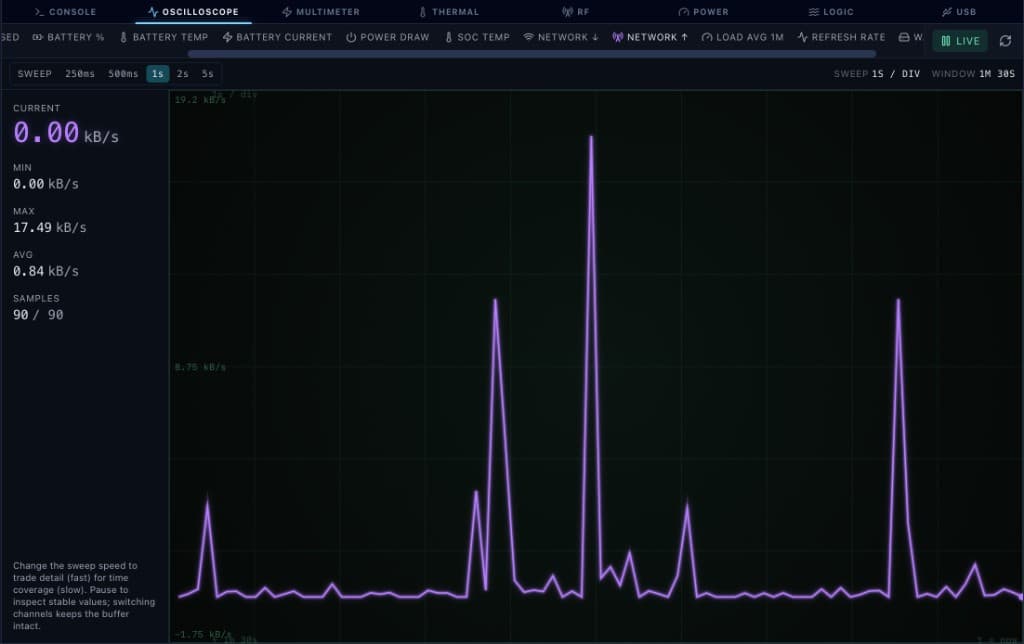

Osciloscopio — Network ↑ (subida)

Throughput de subida en vivo. Detecta teléfonos filtrando ancho de banda vía trackers en background, SDKs fraudulentos o apps VPN rogue.

Misma fuente que Network ↓ pero con los contadores TX. Un equipo en reposo en la mesa de trabajo debería picar por debajo de 5 kB/s en subida; tasas sostenidas más altas con la pantalla apagada son una señal clara de tráfico no deseado en background.

Detecta: telemetría encubierta, VPNs rogue, exfiltración de malware, fingerprinting publicitario.
Por interfaz (celular o WiFi) — alternable desde el mismo radio del dashboard.
Combinado con filtros `logcat` por paquete, identifica la app responsable.

Osciloscopio

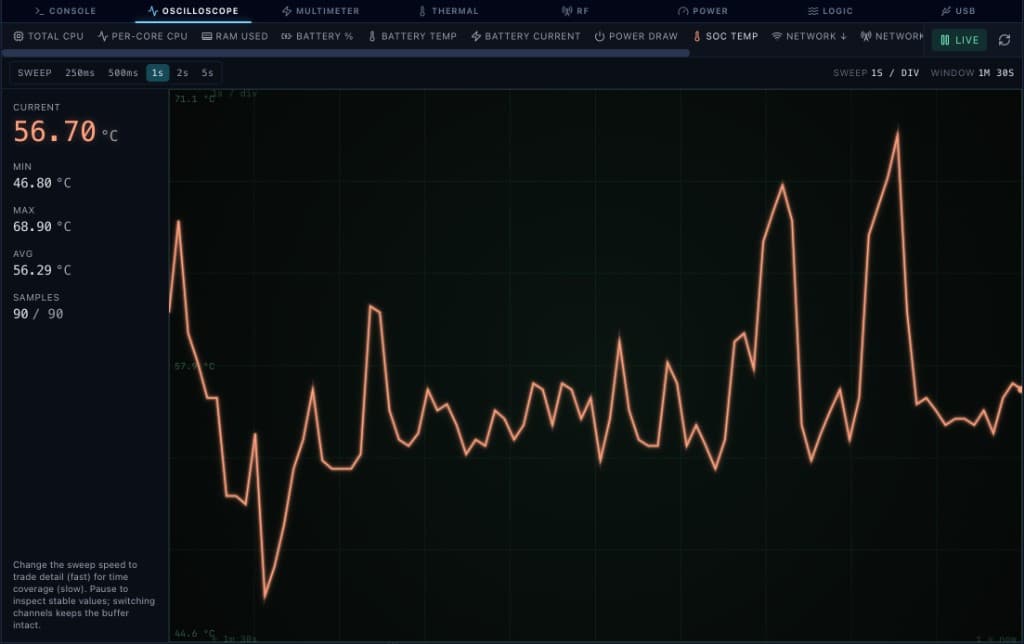

Osciloscopio — Temperatura SoC

Hot-spot del silicio en el tiempo. Alimenta el callout de hot-spot del mapa térmico y es la primera señal de throttling térmico.

Lee la zona térmica de CPU más caliente cada muestra. Un teléfono sano en reposo se mantiene en 35-45 °C; bajo carga sostenida podés ver 70 °C; encima de 85 °C el kernel empieza a hacer throttling. Útil para verificar un CPU re-bolleado o confirmar la calidad de la pasta térmica después de un cambio de pantalla.

Fuente: `/sys/class/thermal/thermal_zone*` zona más caliente.
Detecta el inicio del throttling térmico antes de que sea visible para el usuario.
Combina con el Mapa Térmico para localizar la región caliente en el espacio.

Osciloscopio

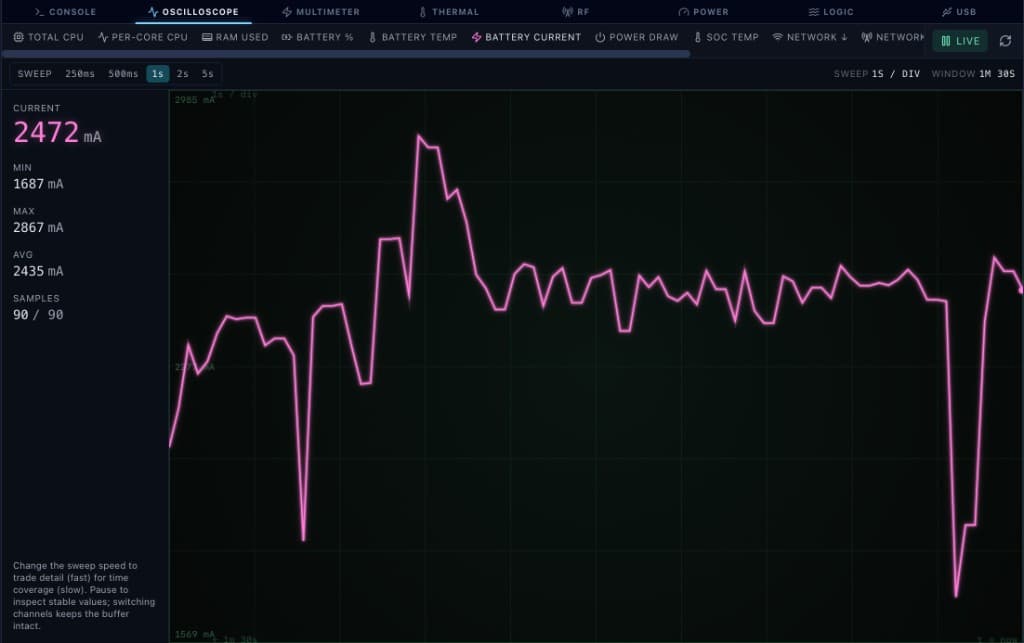

Osciloscopio — Corriente de batería

Corriente instantánea en mA. Positivo = entrando (cargando), negativo = saliendo (descargando). Detecta cargadores erráticos y celdas malas.

Una sesión sana de fast-charging tira 1.5-3 A en pulsos; un IC de carga dañado o una celda sulfatada baja la corriente a apenas cientos de mA. Las caídas que ves en la traza son típicas de modulación de corriente de carga del PMIC cuando el SoC entra en modo CV térmico.

Detecta: IC de carga muerto, cable USB malo, celda hinchada, doblado térmico CV.
El signo indica dirección: + (cargando) / − (descargando).
Combinada con Power Draw para calcular la eficiencia instantánea.

Osciloscopio

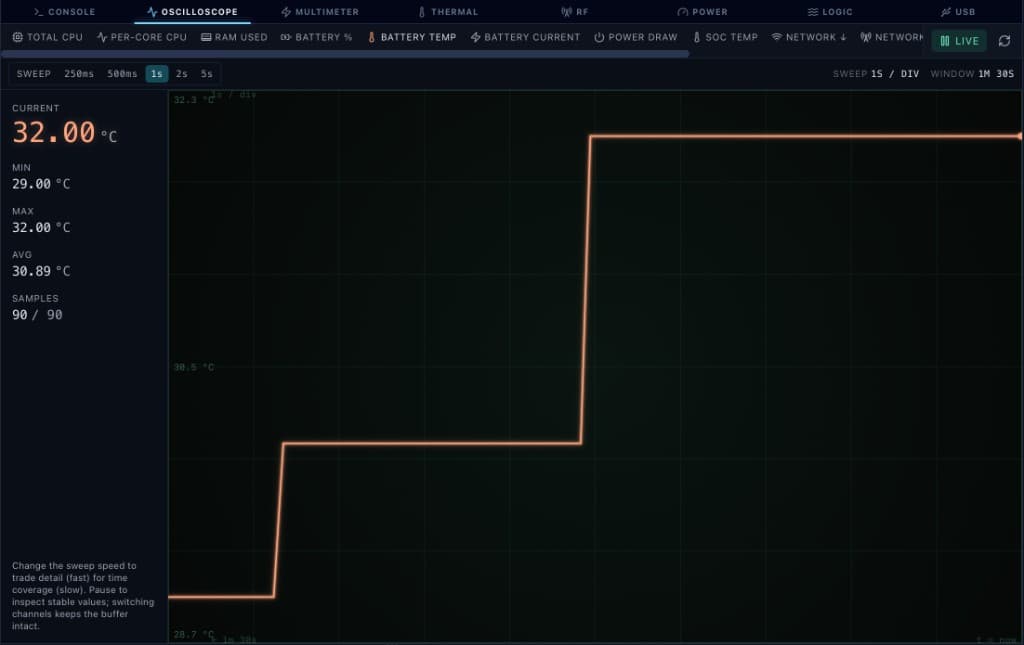

Osciloscopio — Temperatura de batería

Traza escalonada porque el termistor de batería sólo reporta en pasos de 1 °C. Detecta celdas sobrecalentadas antes de que se hinchen.

Cualquier valor sobre 42 °C durante carga es señal de alarma. 45 °C sostenidos en reposo es predictor de celda hinchada. Los pasos discretos que ves en la traza no son ruido — son la resolución real del termistor de batería.

Resolución discreta de 1 °C — es el límite del hardware, no un bug.
Alerta cuando se sostiene > 42 °C durante carga.
Predictor crítico de hinchazón antes de la deformación visible.

Osciloscopio

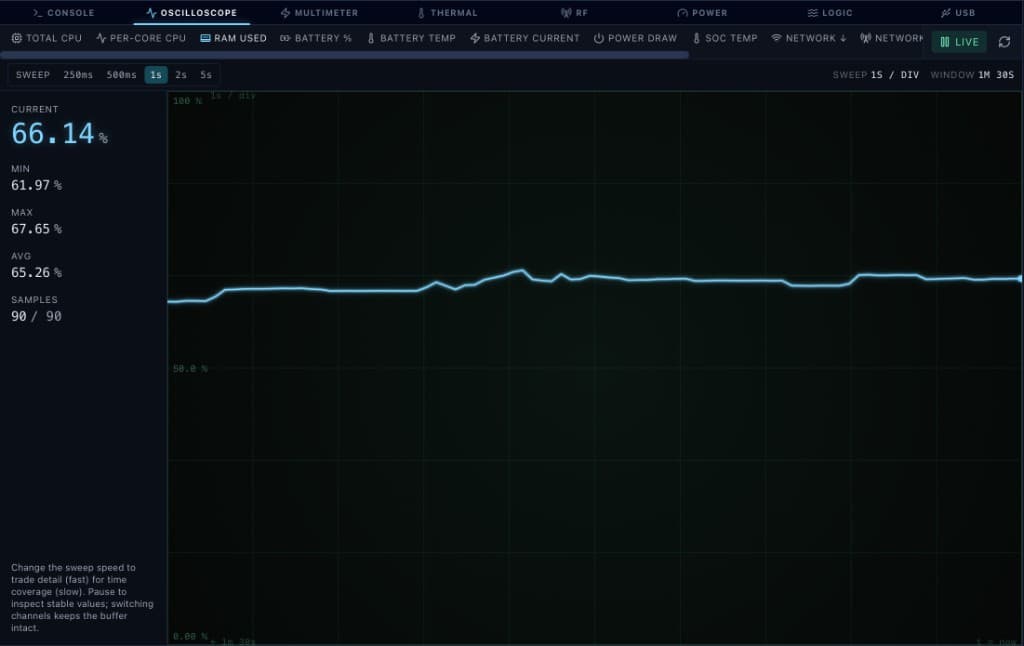

Osciloscopio — RAM usada %

Presión de memoria relativa a la RAM total. Estable entre 65-70 % en teléfonos modernos es normal; > 90 % sostenido significa que una app está leakeando.

Lee `MemTotal` menos `MemAvailable` de `/proc/meminfo`. Útil para detectar memory leaks (crecimiento gradual), caching agresivo de una app específica, o validar que lowmemorykiller está cumpliendo su rol bajo carga.

Fuente: `MemAvailable` de `/proc/meminfo` (métrica propia del kernel).
Detecta memory leaks y procesos descontrolados.
Combiná con `dumpsys meminfo` para identificar el allocator PSS responsable.

Osciloscopio

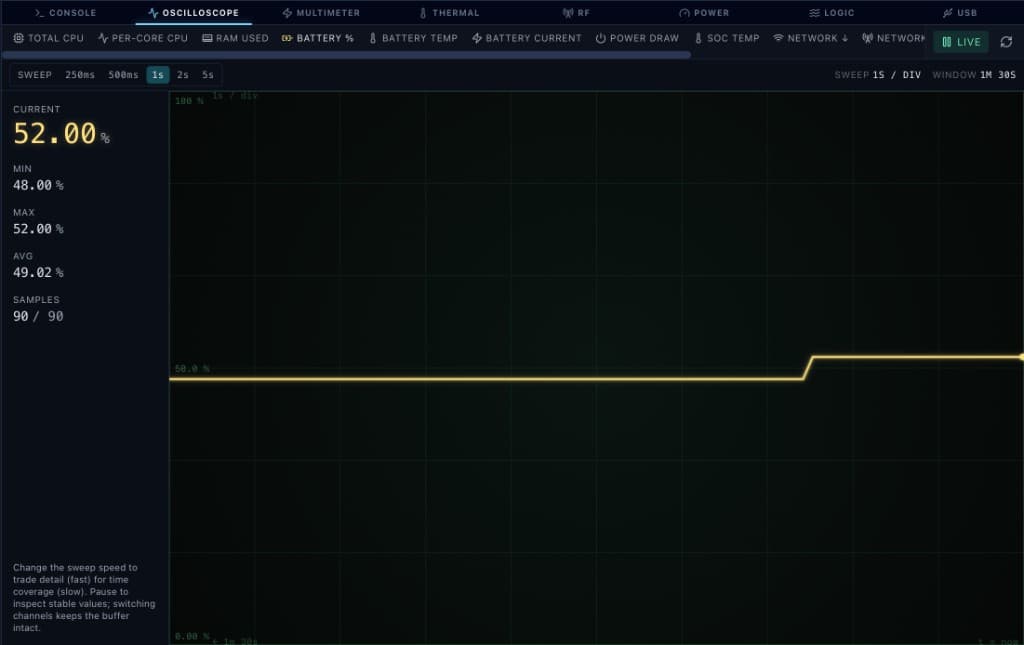

Osciloscopio — % batería

Paso grueso de 1 % en el tiempo. Útil para confirmar que la curva de carga es monotónica y que el fuel gauge no salta erráticamente.

Si ves esta traza saltando entre dos valores, la calibración del fuel gauge está rota — típico de un teléfono que se abrió sin resetear el chip BMS. Usá el flow Battery Diagnostic (Service → Battery) para re-calibrarlo.

Valida monotonicidad del fuel gauge — saltos = mala calibración.
Predice cuándo el cliente se va a quedar sin batería en una sesión larga.
Combiná con corriente y voltaje para computar tiempo-a-cero restante.

Todo lo que viste corre dentro de la app de escritorio.

Descargá LandBech Tool, conectá un teléfono por USB y los instrumentos se encienden solos.
